Les pyramides et les cônes en 4ème sont des solides pointus dont les sections se resserrent vers un sommet. Pour les étudier correctement, il faut distinguer ce qui appartient réellement au solide de ce que la perspective fait seulement apparaître sur le dessin.
Le volume dépend de deux données géométriques : l'aire de la base et la hauteur perpendiculaire à cette base. Une arête inclinée ou la génératrice d'un cône ne remplace pas automatiquement la hauteur.
Décrire précisément une pyramide
Pyramide
Une pyramide possède une base polygonale et des faces latérales triangulaires qui ont un sommet commun. Sa hauteur est le segment perpendiculaire au plan de la base issu du sommet.
Une pyramide à base triangulaire a trois faces latérales ; une pyramide à base quadrilatérale en a quatre. Le nom de la pyramide vient de sa base, pas de son apparence dans la perspective.
Décrire un cône de révolution
Cône de révolution
Un cône de révolution est engendré par la rotation d'un triangle rectangle autour de l'un de ses côtés de l'angle droit. Sa base est un disque, son axe passe par le sommet et le centre de la base.
| Élément | Rôle |
|---|---|
| rayon | calcule l'aire du disque de base |
| hauteur | distance perpendiculaire du sommet à la base |
| génératrice | segment oblique sur la surface latérale |
Erreur fréquente : la génératrice est généralement plus longue que la hauteur. Elle sert au patron et à la surface latérale, mais pas directement dans la formule du volume.
Lire une représentation en perspective
En perspective cavalière, les segments cachés sont tracés en pointillés et les figures parallèles dans l'espace restent représentées par des figures parallèles. En revanche, les longueurs et les angles vus sur la feuille ne sont pas tous fidèles.
Un disque horizontal se dessine comme une ellipse. Cela ne signifie pas que la base du cône est elliptique : elle reste un disque dans l'espace. De même, une hauteur perpendiculaire au plan de base peut ne pas sembler former un angle droit sur la feuille.
Astuce : avant tout calcul, recopier à côté de la figure les données réelles annoncées par le texte. Ne jamais mesurer une perspective avec la règle pour inventer une longueur.
Construire et contrôler un patron de pyramide
Un patron met toutes les faces à plat sans chevauchement. Pour une pyramide à base carrée, il comporte un carré et quatre triangles, chacun attaché à un côté différent de la base.
- Identifier la base et reproduire ses dimensions.
- Associer chaque côté de la base à une face latérale.
- Reporter les longueurs communes exactement.
- Imaginer les plis et vérifier que les sommets libres se rejoignent.
Deux patrons de formes différentes peuvent construire la même pyramide. Le critère n'est donc pas la ressemblance visuelle, mais la correspondance des faces et des arêtes.

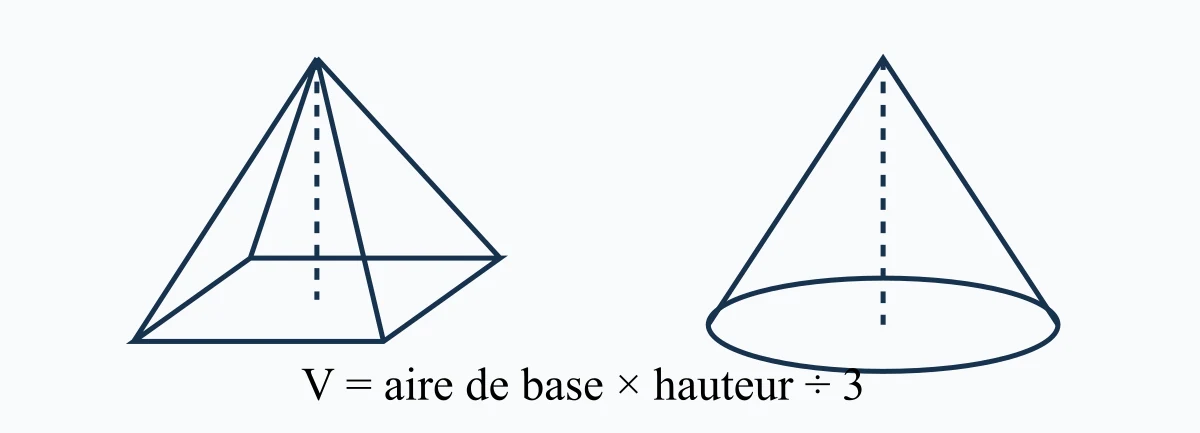

Calculer le volume d’une pyramide
Volume d’une pyramide
Le volume d'une pyramide est égal au tiers du produit de l'aire de sa base par sa hauteur.
Une pyramide a une base rectangulaire de sur et une hauteur de . L'aire de base vaut , puis :
Calculer le volume d’un cône
Volume d’un cône
Le volume d'un cône de révolution est le tiers du produit de l'aire de son disque de base par sa hauteur.
Pour et , le volume exact est , soit environ . On conserve la valeur exacte jusqu'à la dernière étape, puis on arrondit selon la consigne.
Comme pour les cubes et pavés droits, une aire de base s'exprime en unités carrées et le volume final en unités cubes.
Expliquer le facteur un tiers
Une pyramide et un prisme ayant exactement la même base et la même hauteur vérifient :
La même relation unit un cône et un cylindre de même base et de même hauteur. Le facteur n'est donc pas lié à la forme circulaire ou polygonale de la base, mais au resserrement du solide jusqu'au sommet.
Si toutes les dimensions sont doublées, le volume est multiplié par huit, conformément au cours sur les agrandissements et réductions.
Résoudre un problème de volume sans perdre les unités
- Nommer le solide et repérer sa base.
- Calculer l'aire de cette base dans une unité cohérente.
- Identifier la hauteur perpendiculaire.
- Multiplier, diviser par trois, puis écrire l'unité cube.
- Arrondir seulement si la consigne le demande.
Erreur fréquente : diviser seulement la hauteur par trois peut donner le même nombre dans certains calculs, mais masque la formule. Écrire la fraction entière évite les erreurs lors d'un calcul littéral.
Retrouver une hauteur à partir d’un volume
La formule du volume peut être utilisée dans les deux sens. Une pyramide de volume et de base d'aire vérifie . On obtient , puis cm.
Le même raisonnement retrouve un rayon de cône, mais l'équation contient alors . Il faut d'abord isoler le carré, puis prendre la racine carrée positive.
Comparer un cône et un cylindre de même base
Un cône et un cylindre ont le même rayon de base, 4 cm, et la même hauteur, 9 cm. Le cylindre a pour volume . Celui du cône vaut le tiers, soit , environ 150,8 cm³.
Trois cônes remplis à ras bord sont donc nécessaires pour remplir exactement le cylindre, si les dimensions intérieures coïncident. Cette comparaison explique le facteur mieux qu'une simple récitation. Si seul le rayon doublait, les deux volumes seraient multipliés par quatre ; si toutes les dimensions doublaient, ils seraient multipliés par huit.
Si le cône était rempli seulement aux trois quarts de sa hauteur, son contenu ne vaudrait pas automatiquement les trois quarts du volume total : la partie remplie n'a plus le même rayon que la base complète. Le calcul par simple proportion n'est valable que lorsque les sections et la géométrie du liquide sont correctement modélisées.
Pyramides et cônes 4ème : l’essentiel à retenir
Pour maîtriser les pyramides et cônes en 4ème, il faut distinguer base, sommet, hauteur et génératrice, puis choisir l'aire de base adaptée. Le volume est toujours le tiers du produit de l'aire de base par la hauteur.
Le programme officiel de mathématiques du cycle 4 attend aussi la lecture de perspectives et de patrons : un calcul juste commence donc par une représentation correctement interprétée.
